Automatic Nickel chrome plating
ออกแบบผลิตเครื่องชุบผิวโลหะนิเกิ้ล-โครเมียมอัตโนมัติ(made Automatic Nickel-Chorme Plating)











Automatic Nickel-Chrome plating





รับออกแบบผลิตสร้างไลน์ชุบโลหะ ไลน์ชุบนิกเกิ้ล-โครม

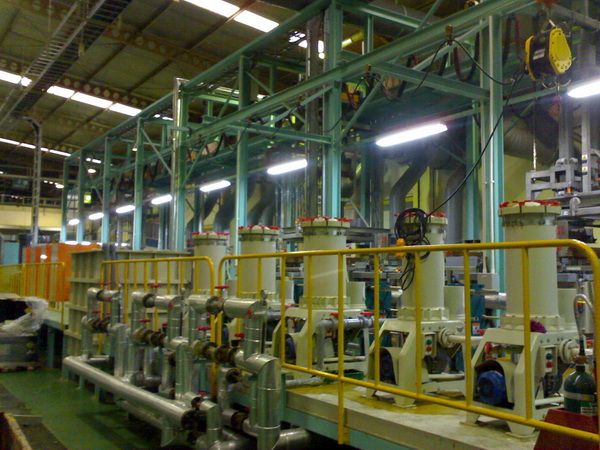

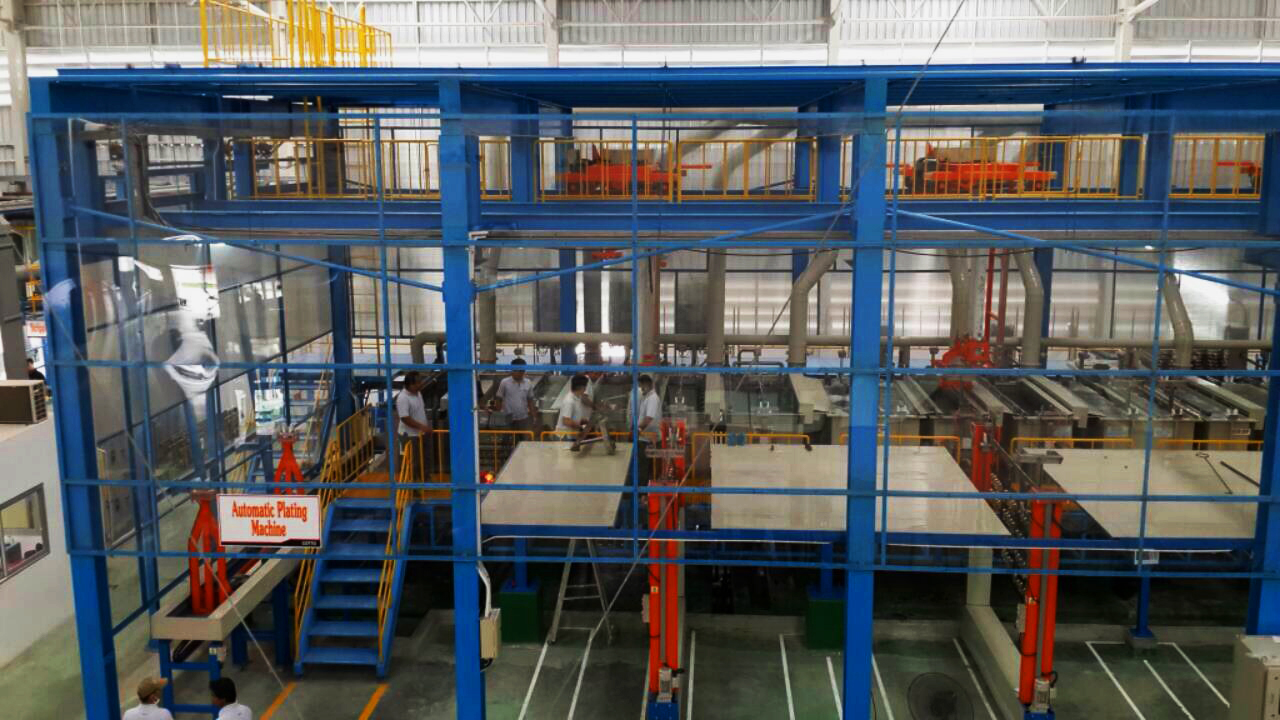

ผลงานติดตั้งไลน์ชุบนิเกิล-โครม ชิ้นงานให้ลูกค้าในนิคมอุตสาหกรรม



ไลน์ชุบประกอบไปด้วย



1. โครงสร้างเหล็กเคลือบสีและสารกันเคมี



2. เครนอัตโนมัติ



3. ถังสเตนเลส / ถัง PVC / ถัง PP



4. ระบบชุบ และสารเคมี



5. ระบบไฟฟ้าควบคุม PLC แสดงผลผ่าน HMI และ คอมพิวเตอร์



   > ฟังก์ชันบันทึกผลการล้างอัตโนมัติ (Auto Record) : เวลา อุณหภูมิ









ชุบนิเกิล คือ กระบวนการชุบผิวเพิ่มคุณสมบัติบางประการให้กับผิวชิ้นงาน เช่น เพิ่มความแข็ง(hardness) ความทนทานต่อการสึกหรอ(durability) ความสามารถในการนำไฟฟ้า(conductivity) หรือป้องกันการเกิดสนิม(rust resistant) ซึ่งกระบวนการชุบผิวนั้นใช้ธาตุนิเกิลเป็นส่วนประกอบหลักในการเคลือบผิว





 ชุบโครเมี่ยม (Chromium plating) หรือเรียกอีกชื่อว่า “การชุบโครม” คือ การชุบเงาบนผิวโลหะ หรือ พลาสติก ด้วยโครเมี่ยมในกระบวนการวิธีการชุบโดยใช้ไฟฟ้า ช่วยให้วัสดุที่ได้รับการชุบมีความเงาสวยงาม ป้องกันการถลอกจากการกัดกร่อนและการกระแทก นิยมใช้ในการชุบผิวบรรจุภัณฑ์เครื่องสำอาง ชิ้นส่วนรถยนต์ ล้อรถจักรยานยนต์ และเครื่องประดับตกแต่งอื่นๆ





Automatic Nickel-Chorme plating



 ออกแบบสร้างไลน์ชุบNickel-chrome ไลน์ชุบ Zinc / Anodize / Hard Anodize    รับสร้างไลน์ชุบโลหะ l C.I.Engineering







          We custom-made and design parts and stucture from begining of the project , Machine can be modifed as customer needed as small or large robot structure size also can be made , We can repair-upgrade manual to semi-automatic plating











รับออกแบบผลิตสร้างไลน์ชุบโลหะ ถังชุบPP PVC เครน ระบบบำบัด ระบบไฟฟ้าควบคุม

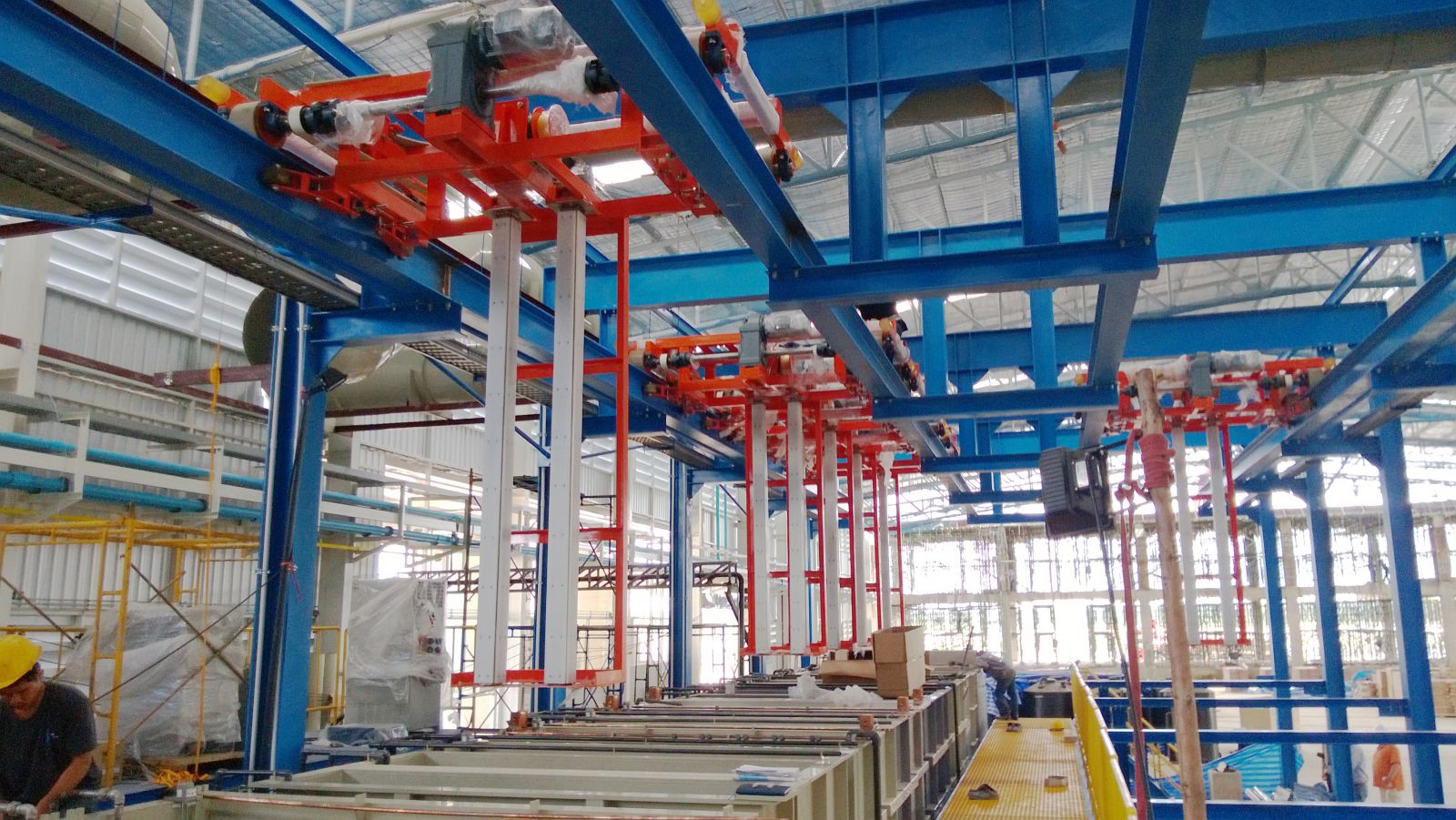

      We made the component part , hoist crane and test the machine before installing  in construction plant  (Component  parts =  Robot Carrier + Cart survo-drive + Chemical tank )อุตสหากรรมชิ้นส่ว







นรถยนต์ ,เครื่องใช้ไฟฟ้า, สุขภัณฑ์หรือชิ้นส่วนที่ต้องการชุบเคลือบผิวเพื่อป้องกัน การกัดกร่อนและความเงางามของผลิตภัณฑ์    control check (Q.C)    Structure layoutWe made the

รับออกแบบผลิตสร้างไลน์ชุบโลหะ

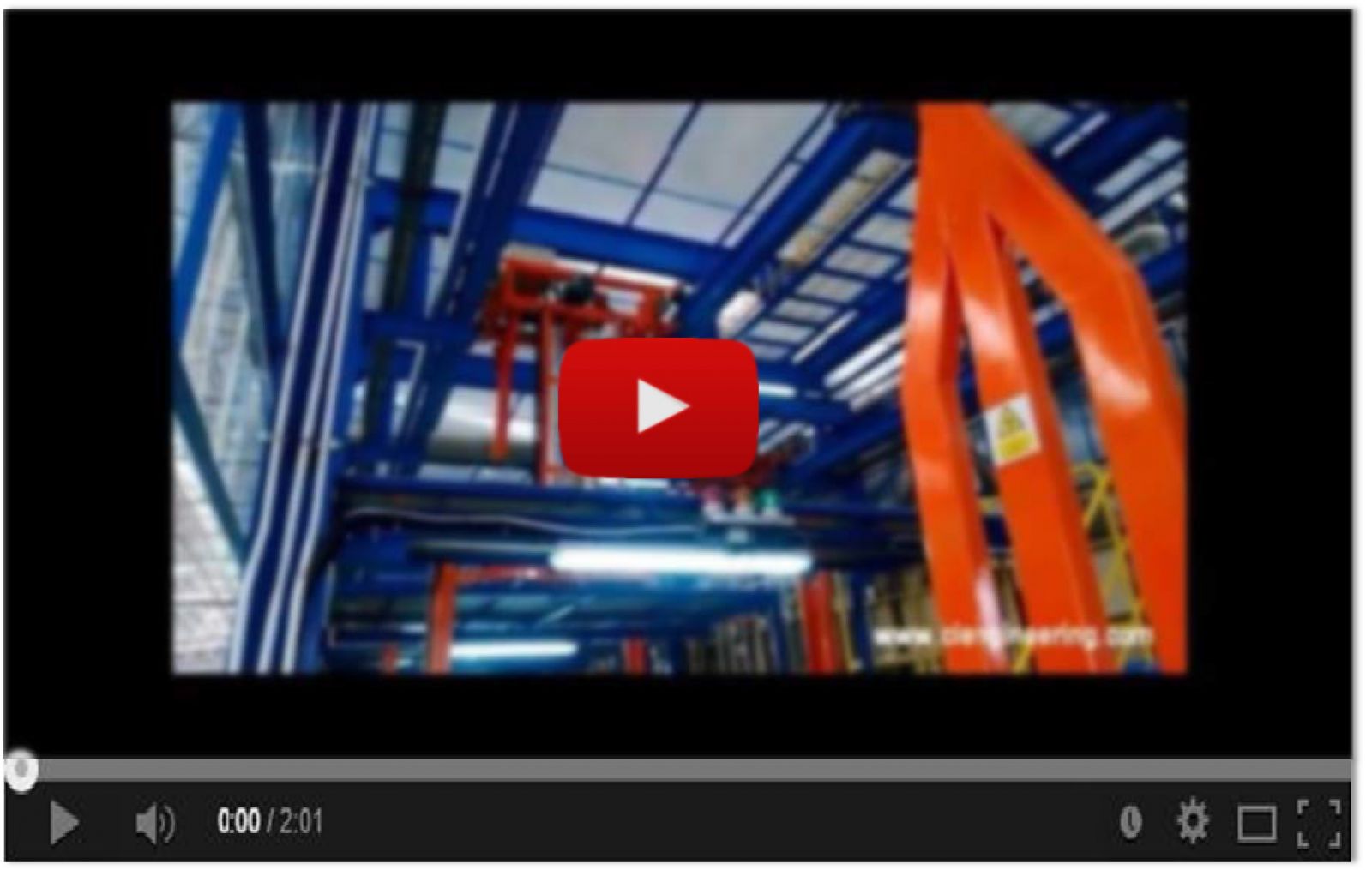

                                     ( Hoist + Transverser + Loader  stations  )    YOUTUBE VIDEOcontrol check (Q.C)    Structure layoutWe made the component part , hoist crane and tes













รับผลิตถัง PP CI  รับทำถังพีพี PP ถังสเตนเลส  PP Tank







ภาพบรรยากาศผลงานผลิตถังเคมี PP และสเตนเลส







We fabricated high quality tank that made from steel , stainless steel , PP, PVC, PE, Lining tank, FRP more over than 20 years. tank size and material are selected up to liquid solution that we can suggest for customer









วิธีการเลือกวัสดุในการทำถังในไลน์ชุบ ให้เลือกตามของเหลวที่บรรจุในถัง ความเป็นกรดด่าง อุณหภูมิ รวมถึงปฏิกิริยาเคมี



ถังวัสดุสเตนเลส ทนกรดด่างได้ปานกลาง และทนความร้อนได้ดีเยี่ยม

- นิยมใช้เป็น Degreasing Tank / Hot Sealing Tank/ Rinsing Tank



ถังวัสดุพลาสติก PVC ทนกรดด่างได้ดีเยี่ยม และทนความร้อนได้ในช่วง 0-60 องศา

- นิยมใช้เป็นถังใส่สารเคมีและถังชุบ Rinsing Tank / Acid Etching / Chrome plating / Zn plating / Nickel / Surface treatment



ถังวัสดุพลาสติก C-PVC ทนกรดด่างได้ดีเยี่ยม และทนความร้อนได้ในช่วง 0-90 องศา

- นิยมใช้เป็นถังใส่สารเคมีและถังชุบ Rinsing Tank / Acid Etching / Chrome plating / Zn plating / Nickel / Surface treatment



ถังวัสดุพลาสติก PP ทนกรดด่างได้ดีเยี่ยม และทนความร้อนได้ในช่วง 0-75 องศา

- นิยมใช้เป็นถังใส่สารเคมีและถังชุบ Rinsing Tank / Acid Etching / Zn plating / Nickel / Surface treatment  t the machine before installing  in construction plant

              สร้างชิ้นส่วนและรอกเครน(hoist crane) ของเครื่องจักรเพื่อทดลองใช้งานก่อนนำไปติดตั้งจริง  ( Installing Component  parts ,  Robot Carrier + Cart survo-drive ,Chemical tank ) ติดตั้งและประกอบชิ้นส่วน , แขนหุ่นยนต์ลำเลียงขับด้วยเซอรโวมอเตอร์ ถังชุบเคมีวงจรไ







ฟฟ้าและ PLCควบคุมเครื่องจักรไลน์ชุบผิวโครเมียมอัตโนมัติ : สำหรับ

____________________________________________________________________________

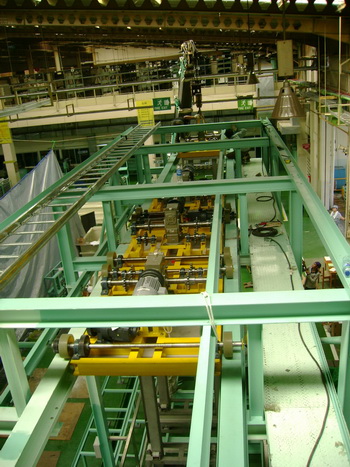

Oversea Project : Jababeka Indonesia







                       รับออกแบบผลิตสร้างไลน์ชุบโลหะ







ผลงานออกแบบผลิต-ติดตั้ง ไลน์ชุบนิกเกิ้ล โครม ที่เมืองจาจาเปก้า ประเทศ อินโดนิเซีย









รับออกแบบผลิตสร้างไลน์ชุบโลหะ   รับออกแบบผลิตสร้างไลน์ชุบโลหะt the machinbefore installing  in construction plant( Hoist + Transverser + Loader  station



       We made and design from Part , Stucture Robot crane (survo motor drive) ,Cart , Piping system ,Chemical tank , Machine controller and PLC program , The part was made in Thailand and sending to installation at JABABEKA by our team







_____________________________________________________________________________________________________________________

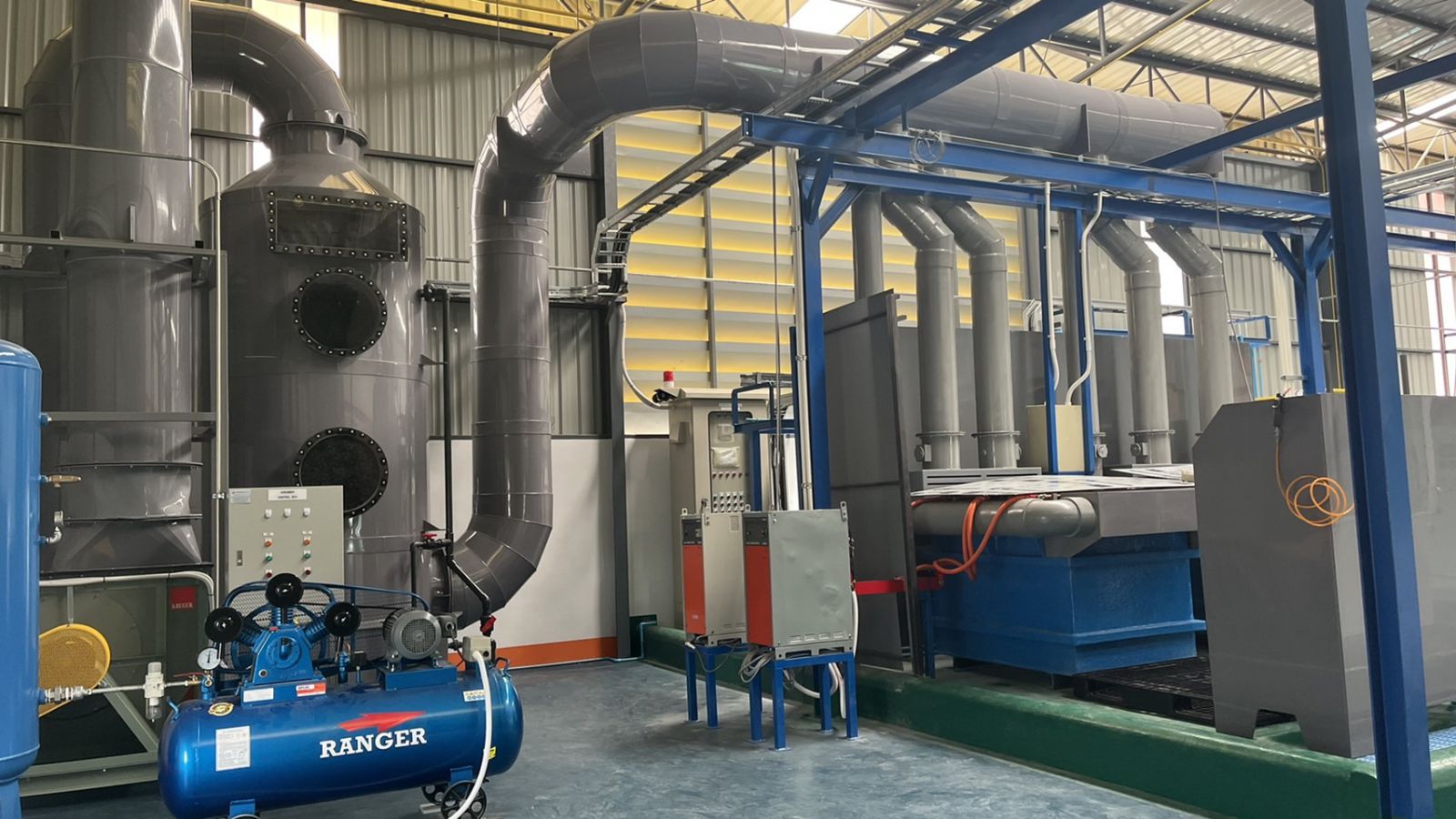

Hard Chrome Plating Line







PVC Wet Scrubber

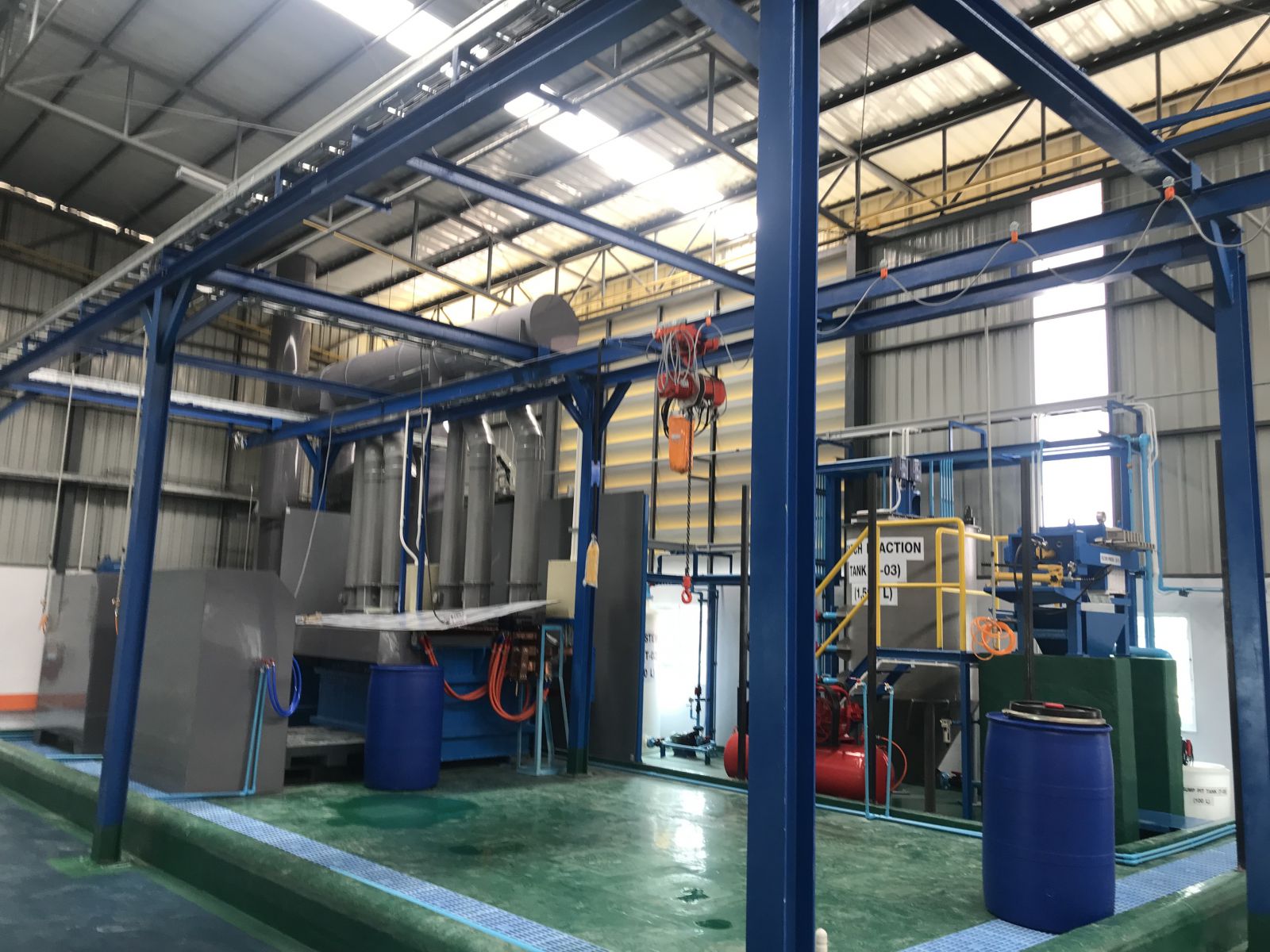

ถัง FRP และระบบบำบัดอากาศและน้ำ ไลน์ชุบฮาร์ดโครม การชุบโครเมี่ยม แบบหนา มากๆ ไลน์ประกอบด้วยถังชุบ 2 ถัง , ระบบบำบัดอากาศ Wet scrubber และระบบบำบัดน้ำเสีย Waste Water Treatment







Hard Chrome Line   FRP Tank















_____________________________________________________________________________________________________________________







Automatic plating Nickel-Chrome





ไลน์ชุบ Nickel-Chrome โดย C.I.Engineering รับออกแบบ สร้าง รวมถึงซ่อมแซมไลน์ชุบทุกชนิด











                        poratecompany BT.&T ENGINEERING CO,LTD. FOR Structure )ออกแบบโครงสร้าง ชิ้นส่วนประกอบ , แขนหุ่นยนต์ลำเลียงขับด้วยเซอรโวมอเตอร์ ถังชุบเคมีพร้อมระบบท่อไหลวน ,ชุดแผงวงจรไฟฟ้าและ PLCควบคุมเครื่องจักร (Component  parts ,  Robot Carrier + Cart survo-drive ,Chemical tank)CIE :Circuit Board , Machine Controller ... I/O.Checking and Assembling.ผลิตในไทยส่งและติดตั้งเครื่องชุปโครเมียมอัตโนมัติที่JABABEKAประเทศอินโดนีเซียในปี2007 โดยทีมงานวิศวกรขอ







#รับออกแบบผลิตไลน์ชุบโลหะ #ไลน์ชุบNickelChrome #ไลน์ชุบZinc #ไลน์ชุบAnodize #ผลิตถังPP #ผลิตถังPVC #ผลิตถังFRP #ผลิตถังPE #Wetscrubber #ผลิตสครับเบอร์ #ผลิตเตาอบ #PPTank #PVCTank #PETank #PlasticTank #ผลิตBarrel #PPBarrel #PVCBarr









รับสร้างไลน์ชุบโลหะ และอุปกรณ์ในไลน์











Wet scrubber













______________________________________________________________________________________________________________________











Another Customized Machine



Conveyor system                                        Passivation Line                            Spray Cleaning Line



Drying Oven With Conveyor                Anodizing plating                         Industrial Washing Machine



Cartesian Robot X-Y-Z                        Hard Anodizing Plating Line           Hot Spin dryer



Dipping machine                                Zinc Electro Plating Line                Ultrasonic cleaning machine



Wire bending machine                        Nickel chrome plating                   Tunnel Oven with conveyor



Automatic Knife grinder                      Wet Scrubber And Ducting            Plastic Machining

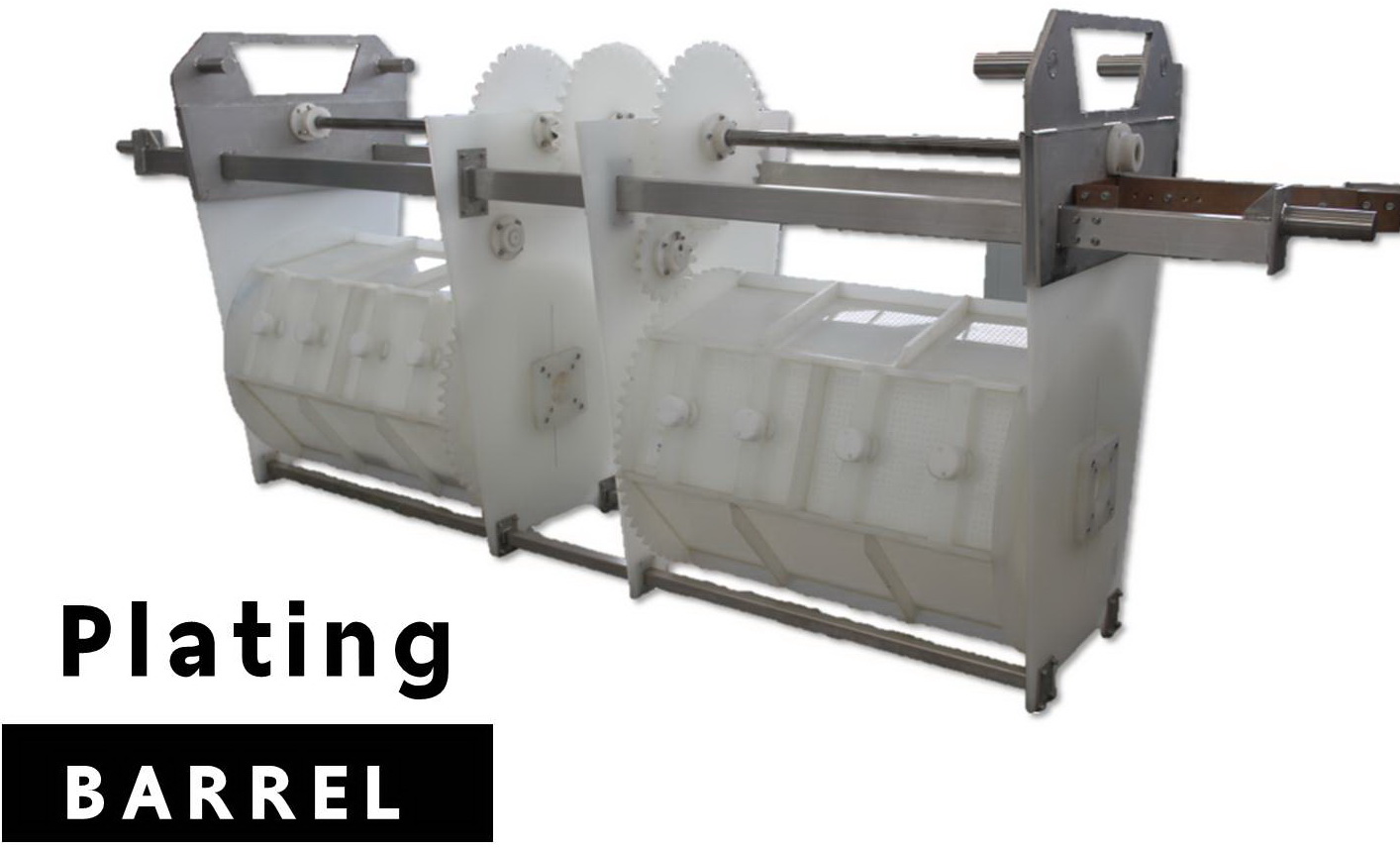

Wire Harness Assembly Lines              Barrel ลูกกลิ้งบาเรล งานชุบ



Forming machine                               Chemical Tank (PP PVC SUS)



Biodiesel                                           Piping System



Electrochemical Machine (ECM)
